Sơ đồ thiết kế hệ thống bơm ly tâm đóng vai trò vô cùng quan trọng trong việc vận hành hiệu quả các hệ thống cấp nước, thoát nước và tuần hoàn chất lỏng. Một sơ đồ bơm ly tâm hoàn chỉnh không chỉ đảm bảo hệ thống hoạt động trơn tru, ổn định mà còn giúp tiết kiệm năng lượng, tăng tuổi thọ của thiết bị và dễ dàng bảo trì, sửa chữa. Trong bài viết này, chúng ta sẽ đi sâu tìm hiểu về các thành phần cơ bản của một sơ đồ thiết kế hệ thống bơm ly tâm, cách tính toán thông số, lựa chọn vật liệu phù hợp cũng như chia sẻ những kinh nghiệm trong lắp đặt, vận hành và bảo trì hệ thống.
Các thành phần chính trong sơ đồ thiết kế hệ thống bơm ly tâm
Bể chứa và đường ống hút
- Bể chứa là nơi chứa chất lỏng cần bơm, cung cấp nguồn nước ổn định cho hệ thống. Dung tích bể chứa cần được tính toán dựa trên lưu lượng bơm và thời gian hoạt động liên tục của hệ thống.
- Đường ống hút là đoạn ống nối từ bể chứa đến đầu hút của bơm. Đường kính ống hút cần đảm bảo vận tốc chất lỏng không vượt quá 1-2 m/s để tránh tổn thất áp suất và giảm hiệu quả bơm. Ống hút thường được làm bằng thép, nhựa PVC hoặc cao su có vòng tăng cường để chịu được áp suất âm.
Bơm ly tâm
- Bơm ly tâm là "trái tim" của hệ thống, có nhiệm vụ tạo áp suất và đẩy chất lỏng đi theo đường ống. Bơm ly tâm bao gồm cánh bơm quay để tạo lực ly tâm đẩy nước và vỏ bơm hướng dòng chảy.
- Công suất và cột áp của bơm ly tâm cần được tính toán kỹ lưỡng dựa trên lưu lượng, độ cao nâng và tổn thất áp suất trên đường ống để đáp ứng yêu cầu sử dụng nước.
Các phụ kiện đi kèm
- Giỏ hút: Lắp ở đầu ống hút để lọc rác, tạp chất bảo vệ bơm. Tổng diện tích lỗ trên giỏ hút ứng với vận tốc 0,5-1 m/s, chọn theo độ sạch của nước.
- Van hút: Giữ nước cho bơm tự mồi, tránh rò rỉ ngược về bể chứa. Van hút được làm từ kim loại, cao su, da để kín nước tốt.
- Van một chiều: Lắp ở cửa đẩy, ngăn nước chảy ngược từ ống đẩy về ống hút khi bơm ngừng hoạt động. Van thường làm bằng gang, thép và lưỡi van bằng đồng thau để chống ăn mòn.
- Van chặn: Điều tiết lưu lượng, đóng mở khi khởi động và bảo trì bơm.
- Khớp nối, cút, co giãn nở: Giúp lắp ghép các đoạn ống, giảm rung động và điều chỉnh hướng dòng chảy.
- Thiết bị đo: Đồng hồ áp suất, lưu lượng để theo dõi các thông số vận hành.
Tính toán thông số và lựa chọn vật liệu
Để có một hệ thống bơm hoạt động ổn định và hiệu quả, cần tính toán kỹ lưỡng các thông số thiết kế:

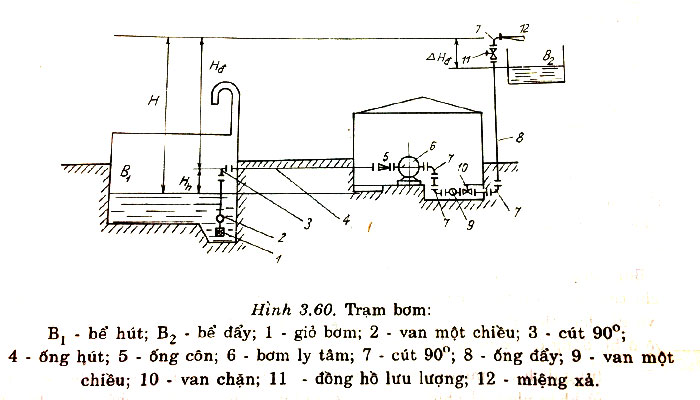

Xác định chiều cao hút và chiều cao đẩy
- Chiều cao hút (Hh) là khoảng cách từ mực chất lỏng trong bể hút đến tâm bơm. Chiều cao đẩy (Hđ) là chiều cao từ tâm bơm đến vị trí cao nhất của ống đẩy.
- Tổng chiều cao H = Hh + Hđ (m).
- Nếu mực nước bể hút thay đổi, chiều cao Hh và H cũng thay đổi theo. Cần chú ý nếu mực nước bể hút cao hơn tâm bơm thì Hh mang giá trị âm.
- Chiều cao đẩy hữu ích bằng Hđ trừ đi tổn thất áp suất trên đường ống ΔHđ.
Tính toán đường kính ống và vận tốc dòng chảy
- Với ống hút, cần chọn đường kính sao cho vận tốc nước trong đoạn 1-2 m/s, chọn giá trị nhỏ hơn với nước sạch và lớn hơn với nước bẩn.
- Với đường ống đẩy có đường kính từ 250mm trở xuống, cho phép vận tốc nước lên đến 3,5 m/s. Đối với ống kính lớn hơn 250mm, vận tốc có thể lên tới 4-5 m/s.
- Kích thước ống cần phù hợp với đường kính miệng hút và miệng đẩy của bơm để đảm bảo lắp ghép dễ dàng, tránh rò rỉ, tổn thất áp suất.
Lựa chọn vật liệu phù hợp
- Ống kim loại: Thép, gang, đồng,... sử dụng cho áp suất cao, chịu nhiệt tốt nhưng dễ bị ăn mòn, khó thi công.
- Ống nhựa: PVC, HDPE có tính đàn hồi, trọng lượng nhẹ, chống ăn mòn rất tốt. Phù hợp cho hệ thống áp suất thấp đến trung bình.
- Ống cao su: Mềm dẻo, dễ lắp đặt nhưng cần có lớp tăng cứng chịu lực
Các lưu ý quan trọng khi lắp đặt và bảo trì hệ thống bơm ly tâm
Lắp đặt hệ thống đúng theo thiết kế
- Định vị, cố định bơm và động cơ trên bệ đỡ chắc chắn, cân bằng và đồng trục để tránh rung động, mất thăng bằng khi hoạt động.
- Lắp đặt đường ống hút và ống đẩy cần đảm bảo kín khít, không bị rò rỉ. Sử dụng ron làm kín, keo dán ống hoặc mối hàn để nối ống.
- Bố trí các van, khớp nối, thiết bị đo đúng vị trí, thuận tiện cho vận hành và bảo dưỡng.
- Đấu nối hệ thống điện, điều khiển theo đúng sơ đồ, kiểm tra cẩn thận trước khi vận hành.
Thường xuyên kiểm tra, bảo dưỡng định kỳ
- Kiểm tra độ kín của các mối nối ống, van, phớt chặn nước để kịp thời phát hiện và xử lý rò rỉ.
- Theo dõi áp suất, lưu lượng nước trên đồng hồ để đánh giá hiệu quả hoạt động của bơm. Nếu thông số bất thường, cần kiểm tra, bảo dưỡng bơm.
- Vệ sinh giỏ hút, bể chứa nước, đường ống định kỳ để loại bỏ cặn bẩn, rác thải, tránh làm tắc nghẽn và giảm hiệu suất bơm.
- Bôi trơn các bộ phận chuyển động của bơm theo khuyến cáo của nhà sản xuất.
- Kiểm tra độ đồng tâm giữa trục bơm và động cơ, độ mòn của gối đỡ, khớp nối, cánh bơm để kịp thời thay thế.
Sửa chữa, thay thế thiết bị khi cần thiết
- Khi phát hiện hư hỏng, cần sửa chữa hoặc thay thế kịp thời các bộ phận như gioăng, phớt chặn nước, ổ đỡ, cánh bơm,...
- Nếu hiệu suất bơm giảm mạnh, tiêu hao điện năng cao bất thường thì cần cân nhắc thay thế bơm mới.
- Khi thay thế thiết bị cần lựa chọn đúng thông số kỹ thuật, chất lượng để đảm bảo khả năng tương thích và vận hành hiệu quả.
Ứng dụng của hệ thống bơm ly tâm
Hệ thống bơm ly tâm được ứng dụng rộng rãi trong nhiều lĩnh vực như:
Cung cấp nước sinh hoạt và phòng cháy chữa cháy
- Bơm nước từ bể chứa lên các bể trung chuyển, bể chứa trên cao của tòa nhà để cung cấp nước sinh hoạt.
- Duy trì áp lực và lưu lượng nước trong hệ thống cứu hỏa, vòi phun sprinkler.
Hệ thống tuần hoàn nước nóng, lạnh và giải nhiệt
- Cấp nước nóng, lạnh tuần hoàn cho hệ thống điều hòa không khí trung tâm.
- Bơm nước giải nhiệt cho các tháp làm mát, két làm mát trong nhà máy, xí nghiệp.
Cung cấp nước tưới và thoát nước
- Bơm nước tưới cho hệ thống thủy lợi, trang trại, vườn ươm, sân golf,...
- Thoát nước thải, nước mưa cho khu dân cư, khu công nghiệp.
Vận chuyển chất lỏng trong các nhà máy, dây chuyền sản xuất
- Bơm hóa chất, chất lỏng trong các nhà máy sản xuất thực phẩm, dược phẩm, hóa chất,...
- Bơm dầu, nhiên liệu cho tàu thủy, nhà máy nhiệt điện, lọc dầu,...
Kết luận
Sơ đồ thiết kế hệ thống bơm ly tâm là công cụ hữu hiệu giúp tối ưu hóa hiệu quả hoạt động và độ tin cậy của hệ thống cấp nước, thoát nước. Để có một sơ đồ hoàn chỉnh, cần tính toán kỹ lưỡng các thông số, lựa chọn vật liệu phù hợp và tuân thủ nghiêm ngặt các nguyên tắc lắp đặt, vận hành.
Thường xuyên kiểm tra, bảo dưỡng và sửa chữa, thay thế kịp thời các bộ phận hư hỏng cũng góp phần kéo dài tuổi thọ và duy trì hiệu suất làm việc cao cho toàn bộ hệ thống. Đồng thời, cần nâng cao ý thức sử dụng, tiết kiệm nước để góp phần bảo vệ nguồn tài nguyên quý giá này.
Hy vọng bài viết đã cung cấp cho bạn đọc cái nhìn toàn diện về sơ đồ thiết kế hệ thống bơm ly tâm, giúp bạn có thể tự tin triển khai, vận hành và quản lý hệ thống bơm một cách hiệu quả nhất. Nếu còn bất kỳ thắc mắc nào, đừng ngần ngại liên hệ với chúng tôi để được tư vấn và hỗ trợ kỹ thuật.
