HƯỚNG DẪN LẮP ĐẶT VAN MỘT CHIỀU

Đăng bởi: CÔNG NGHIỆP ĐẠI NAM

- Là loại van chỉ cho phép dòng chất lỏng chảy theo hướng, theo cấu tạo của van và chiều ngược lại bị khống chế. Ngoài tác dụng chỉ cho chất lỏng chảy một hướng, khi lắp vào hệ thống đường ống van một chiều có tác dụng tránh hiện tượng búa nước.

I-GIỚI THIỆU VỀ VAN  MỘT CHIỀU

-  Là loại van chỉ cho phép dòng chất lỏng chảy theo hướng , theo cấu tạo của van và chiều ngược lại bị khống chế. Ngoài tác dụng chỉ cho chất lỏng chảy một hướng, khi lắp vào hệ thống đường ống van một chiều có tác dụng tránh hiện tượng búa nước.





-   Phân loại : van một chiều đa dạng về chủng loại, mỗi loại có đặc tính và ứng dụng khác nhau như: van một chiều loại một cánh lật (Swing),van một chiều hai cánh lật (Wafer), van một chiều dạng trục (Axial), van một chiều dạng bi (Ball), dạng đối trọng (Tilting)…..

II- HƯỚNG DẪN LẮP ĐẶT

-   Kích thước của đường ống và van phải đồng nhất

-   Lắp đúng chiều và 1 đầu trục van ở vị trí mũi tên màu đỏ để lưu chất tác động đều hai cánh van

-   Giữa hai mặt bích của đường ống và van cần phải có đệm làm kín. Đệm làm kín phải có đường kính bằng đường kính của van, tránh trường hợp đệm làm kín sai kích thước gây tắc hoặc rò rỉ hệ thống.

-   Xiết bulong, đai ốc từ từ theo mặt phẳng

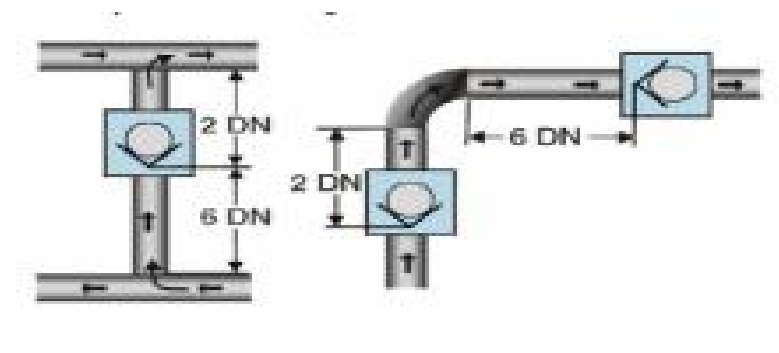

-   Chú ý về khoảng cách , một khoảng cách tối thiểu cần được đánh giá cao giữa van một chiều và các yếu tố khác để tránh xung đột thủy lực.



-   Chú ý khi lắp đặt van như sau :

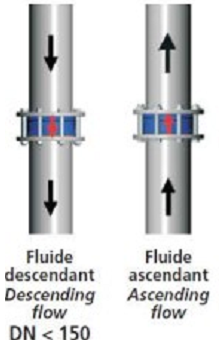

1-Van một chiều dạng 2 cánh lật ( Wafer check valve )

                                    Lắp ngang                                                                           Lắp đứng

                              ( song song với sàn )                                                        ( vuông góc với sàn )





2-Van một chiều dạng bi ( Ball check valve )

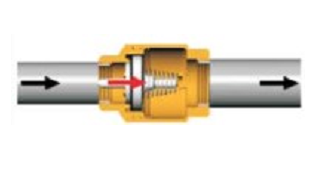

3-Van một chiều dạng trục ( Axial check valve )

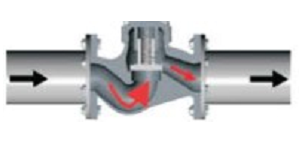

4-Van một chiều dạng Lìft ( Lift check valve )

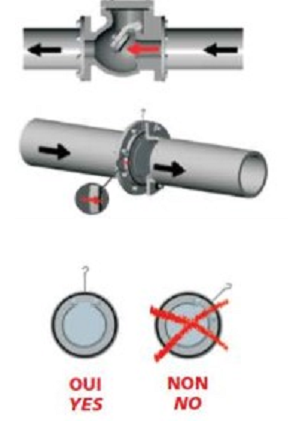

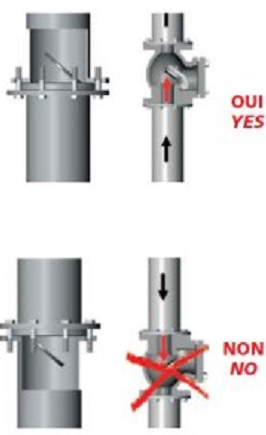

5-Van một chiều 1 cánh lật ( Swing check valve )
