Máy bơm nước trục đứng là gì? Cấu tạo và nguyên lý hoạt động

Máy bơm nước trục đứng hay còn gọi là máy bơm ly tâm trục đứng, là loại máy bơm đặc biệt với thiết kế thân bơm thẳng đứng, động cơ bơm đặt trên đỉnh bơm. Đây là loại máy bơm thường được sử dụng để tăng áp cho hệ thống chữa cháy, cấp nước cho nhà cao tầng.

Với cấu tạo và nguyên lý hoạt động khác biệt, máy bơm trục đứng đem lại nhiều ưu điểm vượt trội và được ứng dụng rộng rãi trong nhiều lĩnh vực. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý làm việc cũng như cách lựa chọn, sử dụng hiệu quả máy bơm nước trục đứng.

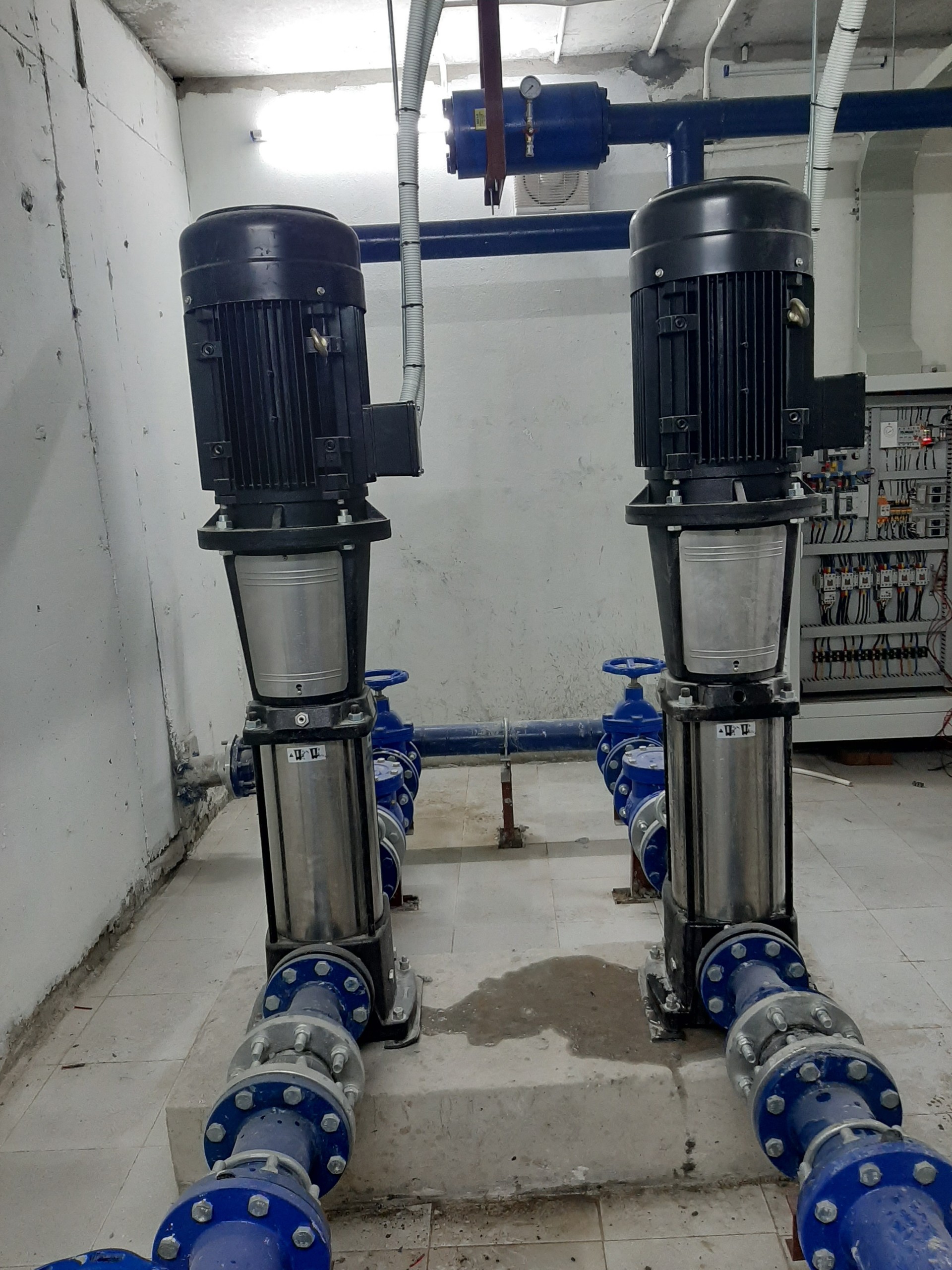

Cấu tạo máy bơm nước trục đứng

Máy bơm nước trục đứng có thiết kế thẳng đứng với các bộ phận chính sau:

• Thân bơm, buồng bơm: Là bộ phận trung tâm của máy bơm, có hình trụ đứng. Thân bơm có nhiệm vụ bảo vệ các chi tiết bên trong máy như cánh bơm, trục bơm.

• Trục bơm: Trục bơm được thiết kế dài theo chiều dọc thân bơm, có nhiệm vụ truyền chuyển động quay từ động cơ tới cánh bơm.

• Cánh bơm: Cánh bơm quay theo trục bơm để hút nước vào và tạo áp lực đẩy nước đi.

• Động cơ bơm: Đặt trên đỉnh bơm, có nhiệm vụ cung cấp năng lượng làm trục bơm và cánh bơm quay.

• Cổng vào, cổng ra: Cổng vào (inlet) dùng để dẫn nước vào buồng bơm. Cổng ra (outlet) để dẫn nước ra từ máy bơm.

• Phớt làm kín: Nằm giữa buồng bơm và động cơ, có tác dụng ngăn chặn dòng chảy ngược từ buồng bơm lên động cơ. Phớt làm kín được làm từ vật liệu đặc biệt để chịu được ma sát cao.

Nguyên lý hoạt động của máy bơm nước trục đứng

Máy bơm nước trục đứng hoạt động theo nguyên lý ly tâm với các bước sau:

• Bước 1: Động cơ bơm khởi động làm quay trục bơm. Trục bơm kéo theo cánh bơm quay tạo ra lực ly tâm.

• Bước 2: Do lực ly tâm, chất lỏng (nước) được hút vào buồng bơm qua cổng vào.

• Bước 3: Lực ly tâm được tạo ra bởi sự quay nhanh của cánh bơm sẽ đẩy nước ra ngoài qua cổng ra.

• Bước 4: Quá trình hút nước vào và đẩy nước ra diễn ra liên tục tạo nên dòng chảy từ máy bơm. Phớt làm kín sẽ ngăn sự rò rỉ nước lên trên động cơ.

Các loại máy bơm nước trục đứng

Có 2 loại máy bơm nước trục đứng phổ biến:

• Bơm trục đứng đơn tầng cánh.

• Bơm trục đứng đa tầng cánh

Ưu điểm của máy bơm trục đứng

• Cấu tạo máy bơm gọn gàng với diện tích lắp đặt nhỏ phù hợp với những không gian hạn chế

• Động cơ đặt trên đỉnh bơm nên không bị ẩm ướt, dễ kiểm tra bảo trì

• Thiết kế trục bơm thẳng đứng nên ít chịu tác động của rung động và ma sát, tuổi thọ máy bơm cao

• Trục bơm và động cơ dễ dàng tháo lắp bảo dưỡng

• Phớt làm kín tốt, hạn chế sự rò rỉ chất bơm lên động cơ

• Bơm trục đứng có khả năng tự mồi tốt, tạo cột áp cao, lưu lượng ổn định

• Vật liệu chế tạo máy đa dạng có thể thích ứng để bơm nước ở nhiệt độ cao, chất lỏng có tính ăn mòn

Ứng dụng của máy bơm nước trục đứng

Với những ưu điểm nổi trội, máy bơm nước trục đứng được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống cấp nước sinh hoạt cho các tòa nhà cao tầng, chung cư.

• Hệ thống cấp nước tăng áp trong các khu công nghiệp, nhà máy.

• Hệ thống phòng cháy chữa cháy (PCCC) trong các tòa nhà, khu đô thị.

• Hệ thống tưới tiêu nông nghiệp, bơm nước trên các vùng đồi, núi cao.

• Cung cấp nước cho hệ thống làm mát, lò hơi trong sản xuất công nghiệp.

• Cấp nước cho bể bơi, hệ thống tuần hoàn nước.

Cách lựa chọn máy bơm nước trục đứng

Để chọn được máy bơm trục đứng phù hợp, cần lưu ý các yếu tố sau:

• Lưu lượng nước cần bơm (m3/h): Dựa vào nhu cầu sử dụng để tính toán lựa chọn lưu lượng phù hợp.

• Cột áp yêu cầu (m): Tính toán chiều cao tối đa cần bơm nước lên.

• Công suất động cơ (kW): Chọn công suất đủ lớn để bơm đẩy nước đạt yêu cầu.

• Nguồn điện sử dụng: 1 pha hay 3 pha tùy theo công suất động cơ.

• Đường kính ống hút, ống đẩy: Cần tính toán phù hợp với lưu lượng bơm và tổn thất áp suất.

• Nhiệt độ, tính chất của chất bơm: Cần chọn vật liệu chế tạo máy bơm tương thích để đảm bảo độ bền.

• Hãng sản xuất, xuất xứ: Chọn hãng uy tín để đảm bảo chất lượng và hậu mãi.

Cách lắp đặt, vận hành máy bơm nước trục đứng

• Chuẩn bị đầy đủ các phụ kiện, van, đồng hồ áp suất theo yêu cầu.

• Đặt máy bơm lên nền chắc chắn, cân bằng sao cho trục bơm thẳng đứng.

• Lắp đặt ống hút, ống đẩy, van theo đúng chiều dòng chảy.

• Đấu nối nguồn điện cho động cơ qua các thiết bị bảo vệ như áptomát, rơle nhiệt.

• Mở van cấp nước vào bơm, cho bơm chạy thử với lưu lượng thấp để kiểm tra.

• Tăng dần lưu lượng, vận hành theo đúng thông số kỹ thuật và hướng dẫn của nhà sản xuất.

Một số lưu ý khi sử dụng máy bơm nước trục đứng

• Không để máy bơm chạy khô không có nước trong thời gian dài.

• Định kỳ theo dõi các thông số vận hành, độ rung động, nhiệt độ của động cơ.

• Kiểm tra tình trạng phớt làm kín, ổ đỡ trên, dưới để có biện pháp xử lý kịp thời.

• Thường xuyên vệ sinh lọc rác ở đầu hút, đầu đẩy tránh tắc nghẽn đường ống.

• Thiết lập chu kỳ bảo trì, bảo dưỡng máy bơm theo đúng khuyến cáo của nhà sản xuất.

• Nên sử dụng biến tần để điều khiển tốc độ động cơ, tùy chỉnh lưu lượng, tiết kiệm điện năng.

Kết luận

Qua bài viết trên, có thể thấy máy bơm nước trục đứng là một thiết bị quan trọng và hữu ích trong nhiều lĩnh vực từ sinh hoạt đến sản xuất công nghiệp. Với cấu tạo đặc biệt gồm thân bơm đứng, trục bơm dài và cánh bơm đa tầng, máy bơm trục đứng mang lại nhiều ưu điểm vượt trội so với các loại máy bơm khác.

Tuy nhiên, để đảm bảo máy bơm hoạt động ổn định, lâu bền và phát huy tối đa công suất, người sử dụng cần nắm vững nguyên lý làm việc, cách lắp đặt, vận hành và bảo trì máy đúng cách. Đồng thời cũng cần lựa chọn máy bơm có thông số kỹ thuật phù hợp với yêu cầu sử dụng thực tế.

Hy vọng rằng với những kiến thức và lưu ý mà bài viết đã đề cập, bạn đọc sẽ có cái nhìn toàn diện hơn về máy bơm nước trục đứng. Từ đó có thể đưa ra quyết định lựa chọn, sử dụng loại máy bơm này một cách hiệu quả và tiết kiệm nhất cho công việc của mình.

Nếu còn bất kỳ thắc mắc nào liên quan đến máy bơm trục đứng, đừng ngần ngại liên hệ với các chuyên gia và kỹ thuật viên giàu kinh nghiệm. Họ sẽ sẵn sàng tư vấn, hỗ trợ bạn lựa chọn sản phẩm cũng như giải đáp mọi vấn đề kỹ thuật một cách chi tiết và chuyên nghiệp nhất.
