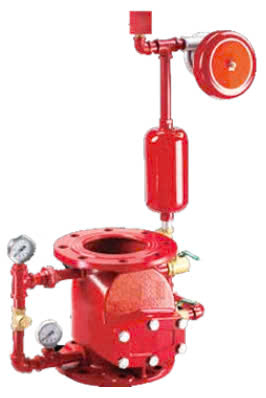

Van báo động ướt TAV-603F Thương hiệu TLSH-France
CÔNG TY CỔ PHẦN KHOA HỌC CÔNG NGHIỆP ĐẠI NAM
10 out of
10
- Mô tả
1. Giới thiệu chung
Van báo động ướt TAV-603F là thiết bị quan trọng trong hệ thống chữa cháy sprinkler tự động dạng ướt. Van được thiết kế để phát hiện và phản hồi nhanh khi đầu phun sprinkler hoạt động do nhiệt độ tăng cao, nhờ đó truyền tín hiệu đến chuông nước, công tắc áp và hệ thống điều khiển nhằm báo động cháy ngay lập tức. Van này giúp đảm bảo hệ thống luôn sẵn sàng chữa cháy, với toàn bộ mạng ống được duy trì áp lực nước liên tục.
2. Ứng dụng
Van TAV-603F được sử dụng trong các hệ thống chữa cháy:
- Hệ thống sprinkler ướt tự động trong các tòa nhà cao tầng, trung tâm thương mại, nhà xưởng, kho hàng...
- Hệ thống báo cháy chữa cháy liên động giữa thiết bị cơ học (chuông nước), công tắc áp và tủ điện điều khiển.
- Phù hợp với các công trình có nhiệt độ môi trường ổn định trên 0°C.
3. Nguyên lý hoạt động
- Trong điều kiện bình thường, van duy trì áp lực nước đầy trong toàn bộ hệ thống đường ống.
- Khi xảy ra hỏa hoạn, đầu sprinkler gần nhất sẽ bị kích hoạt do nhiệt độ môi trường tăng cao.
- Sự mở của sprinkler làm giảm áp suất trong ống, tạo ra chênh lệch áp suất giữa khoang trên và dưới của van báo động.
- Áp suất ở khoang dưới sẽ đẩy van mở ra, cho phép nước cấp vào hệ thống chữa cháy.
- Đồng thời, nước sẽ chảy vào bộ trễ (delayer) và chuông nước (alarm bell), kích hoạt chuông báo và công tắc áp để truyền tín hiệu báo cháy đến trung tâm điều khiển.
4. Thông số kỹ thuật
|
Thông số |
Giá trị |
|
Áp suất làm việc tối đa |
16 bar |
|
Nhiệt độ làm việc |
0°C đến +100°C |
|
Tiêu chuẩn mặt bích |
EN 1092-2 |
|
Sơn phủ |
Sơn tiêu chuẩn chống ăn mòn |
|
Cấu trúc hệ thống liên quan |
Gồm chuông nước, bộ trễ, công tắc áp, tủ điều khiển, bơm chữa cháy, bể chứa... |
5. Cấu tạo vật liệu
|
STT |
Bộ phận |
Vật liệu |
|
1 |
Thân van (Body) |
Gang cầu (Ductile Iron) |
|
2 |
Gioăng nắp (Bonnet Gasket) |
Cao su NBR |
|
3 |
Nắp van (Bonnet) |
Gang cầu (Ductile Iron) |
|
4 |
Bu lông (Bolt) |
Thép (Steel) |
|
5 |
Chốt (Pin) |
Thép không gỉ (Stainless Steel) |
|
6 |
Đệm van (Seat) |
Đồng (Brass) |
|
7 |
Gioăng đĩa (Disc Gasket) |
Cao su NBR |
|
8 |
Vít (Screw) |
Thép (Steel) |
6. Sơ đồ lắp đặt cơ bản
- Van cổng (Gate Valve)
- Van báo động ướt (Wet Alarm Valve)
- Đồng hồ áp suất (Pressure Gauge)
- Công tắc dòng chảy (Water Flow Switch)
- Đầu sprinkler đóng (Close-type Sprinkler)
- Van điện từ (Fire Electromagnetic Valve)
- Chuông nước (Alarm Bell)
- Công tắc áp (Pressure Switch)
- Bộ trễ (Delayer)
- Lọc chữ Y (Y-Strainer)
- Van cổng
- Van bi
- Xả sàn
- Đầu nối bơm chữa cháy
- Bơm nước chữa cháy
- Hồ/bể chứa nước
- Tủ điều khiển điện
- Bồn nước đầu nguồn
7. Ưu điểm nổi bật
- Phản ứng nhanh và chính xác khi xảy ra cháy.
- Kết cấu bền vững, chịu áp lực và nhiệt cao.
- Tích hợp hoàn chỉnh với hệ thống PCCC tự động.
- Không cần nguồn điện để hoạt động van – an toàn và tin cậy.
- Dễ lắp đặt và bảo trì trong thực tế.
