Van bướm tay gạt TBL-66125F nhãn hiệu TLSH-France
CÔNG TY CỔ PHẦN KHOA HỌC CÔNG NGHIỆP ĐẠI NAM
10 out of
10
- Mô tả
1. Giới thiệu chung

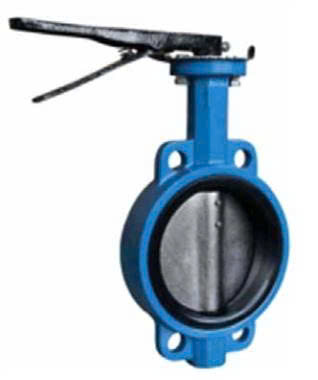

Van bướm tay gạt TBL-66125F nhãn hiệu TLSH-France là dòng van bướm tay gạt kiểu wafer, chuyên dùng để đóng/mở hoặc điều tiết dòng lưu chất trong hệ thống cấp nước, PCCC, HVAC và xử lý nước thải. Van được thiết kế gọn nhẹ, dễ lắp đặt giữa hai mặt bích theo tiêu chuẩn EN 1092-2, với tay gạt bằng gang dẻo chắc chắn và cơ cấu chốt định vị 10 nấc, cho phép điều tiết lưu lượng linh hoạt.
2. Ứng dụng
- Hệ thống cấp nước dân dụng và công nghiệp.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Hệ thống điều hòa không khí và làm mát (HVAC).
- Hệ thống xử lý nước thải và nước tuần hoàn.
3. Thông số kỹ thuật
|
Thông số |
Giá trị |
|
Kiểu van |
Van bướm tay gạt kiểu wafer |
|
Kích cỡ danh định |
DN50 – DN300 |
|
Áp suất làm việc tối đa |
16 bar |
|
Nhiệt độ làm việc tối đa |
+110°C |
|
Áp suất thử thân (body) |
24 bar |
|
Áp suất thử seat (ghế van) |
17.6 bar |
|
Tiêu chuẩn mặt bích |
EN 1092-2 |
|
Tiêu chuẩn chiều dài lắp đặt |
DIN 3202 |
|
Chuẩn lắp đặt bộ truyền động |
ISO 5211 |
|
Sơn phủ |
Epoxy sơn tĩnh điện |
|
Phương thức vận hành |
Tay gạt (tuỳ chọn: hộp số, điện, khí nén, công tắc giới hạn) |

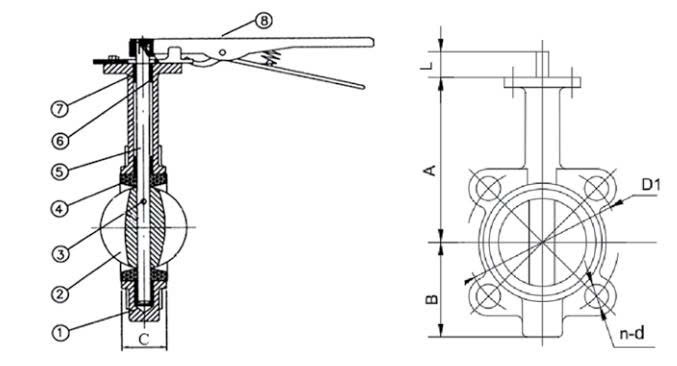

4. Vật liệu cấu tạo
|
STT |
Bộ phận |
Vật liệu |
|
1 |
Thân van (Body) |
Gang dẻo GGG50 |
|
2 |
Đĩa van (Disc) |
Gang dẻo GGG50 |
|
4 |
Gioăng làm kín |
EPDM |
|
5 |
Trục (Shaft) |
Inox 416 |
|
8 |
Tay gạt (Handle) |
Gang dẻo |
5. Ưu điểm nổi bật
- Tay gạt khóa nhiều nấc giúp điều tiết lưu lượng chính xác.
- Cấu tạo nhỏ gọn, dễ lắp đặt giữa hai mặt bích.
- Gioăng EPDM và trục inox cho độ bền cao, chống ăn mòn.
- Sơn epoxy tĩnh điện bảo vệ bề mặt khỏi tác động môi trường.
- Tùy chọn nâng cấp dễ dàng với hộp số, mô tơ điện, khí nén hoặc công tắc giám sát.
